Производство элементов каналов и лотков по серии 3.006.1-2.87 на заводе «КубаньСпецБетон»

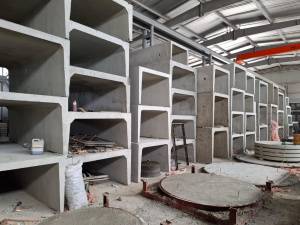

Строительство современных инженерных сетей требует бескомпромиссной надежности. Завод «КубаньСпецБетон» осуществляет выпуск сборных железобетонных каналов и тоннелей согласно требованиям серии 3.006.1-2.87. Эти изделия предназначены для прокладки трубопроводов, электрокабелей и теплотрасс в различных грунтовых условиях, включая сейсмически активные зоны.Маркировка изделий по стандарту
Маркировка элементов позволяет быстро определить габариты и расчетную нагрузку изделия. Рассмотрим на примере:Л 4-8/2 или П 8-8
Буквенный индекс: «Л» — лоток, «П» — плита перекрытия (или днища) канала.
Первое число: Порядковый номер типоразмера (определяет ширину и высоту изделия).
Второе число: Величина вертикальной расчетной нагрузки в тс/м².
Дробный индекс (для лотков): Указывает на длину изделия (например, «/2» Элемент длинной 2990 мм (то есть половина лотка Л4-8 (длинной 5970)
Л4д-8 — доборный элемент длиной 720 мм при стандартной длине 2990 мм которую принято выпускать в настоящее время). Лотки длиной 5970 мм в настоящее время выпускают очень редко из за неудобства монтажа, выгрузки и транспортировки.
Типы нагрузок: от газонов до автомагистралей
Серия 3.006.1-2.87 разделяет изделия по несущей способности. Выбор конкретной марки зависит от глубины заложения и условий эксплуатации над каналом:Нагрузки 3–5 тс/м²: Предназначены для использования в местах, где исключен наезд транспорта (зеленые зоны, пешеходные дорожки).
Нагрузки 8–12 тс/м²: Рассчитаны на стандартные условия городской застройки с учетом веса грунта засыпки.
Нагрузки 15 тс/м² и выше: Применяются для прокладки сетей под автомобильными дорогами и промышленными площадками с интенсивным движением большегрузного транспорта.
Особенности армирования и характеристики бетона
На заводе «КубаньСпецБетон» строго соблюдается технология изготовления, заложенная в проектной документации серии:Марка бетона:
Для изделий с нормальной нагрузкой используется бетон классом не ниже В15 (М200).
Для элементов с высокой расчетной нагрузкой (от 8 тс/м² и выше) применяется бетон класса В25 (М350).
Морозостойкость (F) и водонепроницаемость (W) подбираются индивидуально под проект (стандартно от F100 и W4).
Армирование:
Используется высококачественная сталь классов A-I и A-III (по ГОСТ 5781-82), а также проволока Вр-I.Армирование выполняется в виде сварных сеток и каркасов. В лотках с высокой нагрузкой предусмотрено усиленное армирование в зоне углов и днища для предотвращения раскрытия трещин при давлении грунта.
Выбор плиты перекрытия
В зависимости от конструктивной схемы канала применяются разные типы плит:Плиты П: Стандартные плиты, укладываемые поверх лотка.
Плиты П (с индексом "а" например П8-8а): Используются в качестве днища каналов при возведении сборных конструкций.
Усиленные плиты: Применяются в камерах и узлах поворота трасс, где нагрузка на перекрытие возрастает из-за установки дополнительного оборудования или колодцев.
Транспортировка и складирование
ЖБИ — это изделия, требующие бережного обращения для сохранения целостности арматурного каркаса:Складирование: Элементы хранятся в штабелях.
Прокладки: Между рядами обязательно устанавливаются деревянные инвентарные прокладки толщиной не менее 30 мм, расположенные строго вертикально одна над другой.
Транспортировка: Изделия надежно фиксируются в кузове длинномера. Перевозка лотков «на боку» или в перевернутом виде категорически запрещена.
Монтаж согласно серии 3.006.1-2.87
Процесс монтажа включает следующие этапы:Подготовка основания: Устройство песчаной подушки толщиной 100 мм.
Установка лотков: Изделия монтируются краном за монтажные петли. Стыки между лотками заделываются цементно-песчаным раствором М100.
Гидроизоляция: После укладки труб и кабелей наружные поверхности канала покрываются битумной мастикой (в 2 слоя) для защиты бетона от коррозии.
Укладка плит: Плиты перекрытия устанавливаются на слой раствора. При необходимости швы дополнительно герметизируются.
Заказывая ЖБИ в «КубаньСпецБетон», вы получаете изделия, полностью соответствующие государственным стандартам и готовые к эксплуатации в самых суровых условиях.
