Рассмотрим этапы изготовления самых популярных опоры СВ 95-3 и СВ 110-5.
Опоры ЛЭП СВ изготавливают из тяжелого бетона класса В30 (М400) с применением предварительно напряженной арматуры класса А-800.
При заливке опор ЛЭП поставляемых компанией ЖБИ "КубаньСпецБетон" используется марка бетона М450 для ускорения набора проектной прочности бетона. В теплое время года отгрузка изделий осуществляется при достижении 70% от проектной прочности и выше, а в зимнее время 90% и более.
Для заливки используют высокопрочные формы с вибраторами либо вибрируют форму на мощном вибростоле. При изготовлении каркаса чать арматуры класса А-800 подвергается предварительному напряжению с помощью гидравлических домкратов.

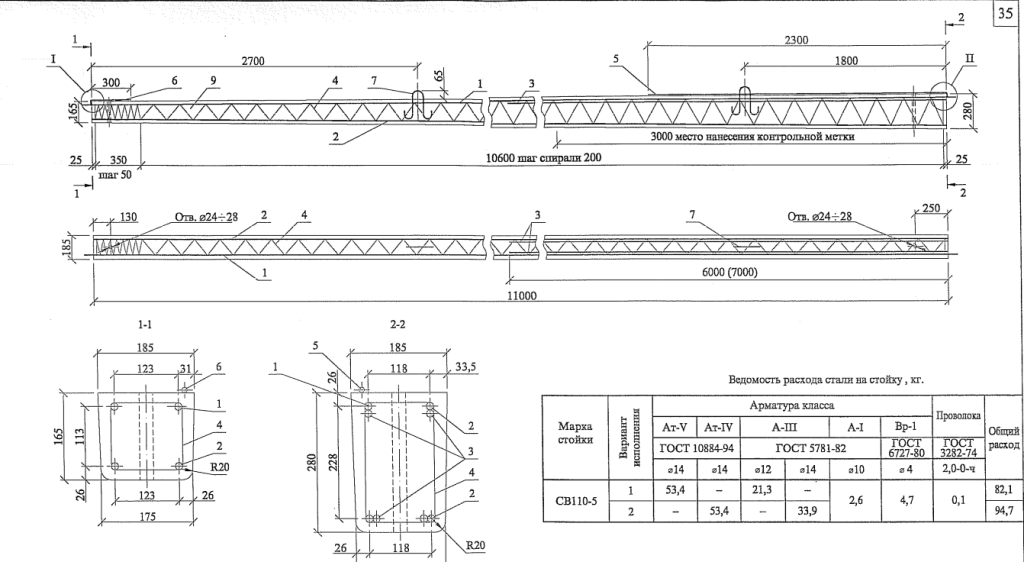

Рабочие чертежи и каркас опоры СВ 110-5 изготовленный в соответствии с Арх.№20.0096 выглядит следующим образом:

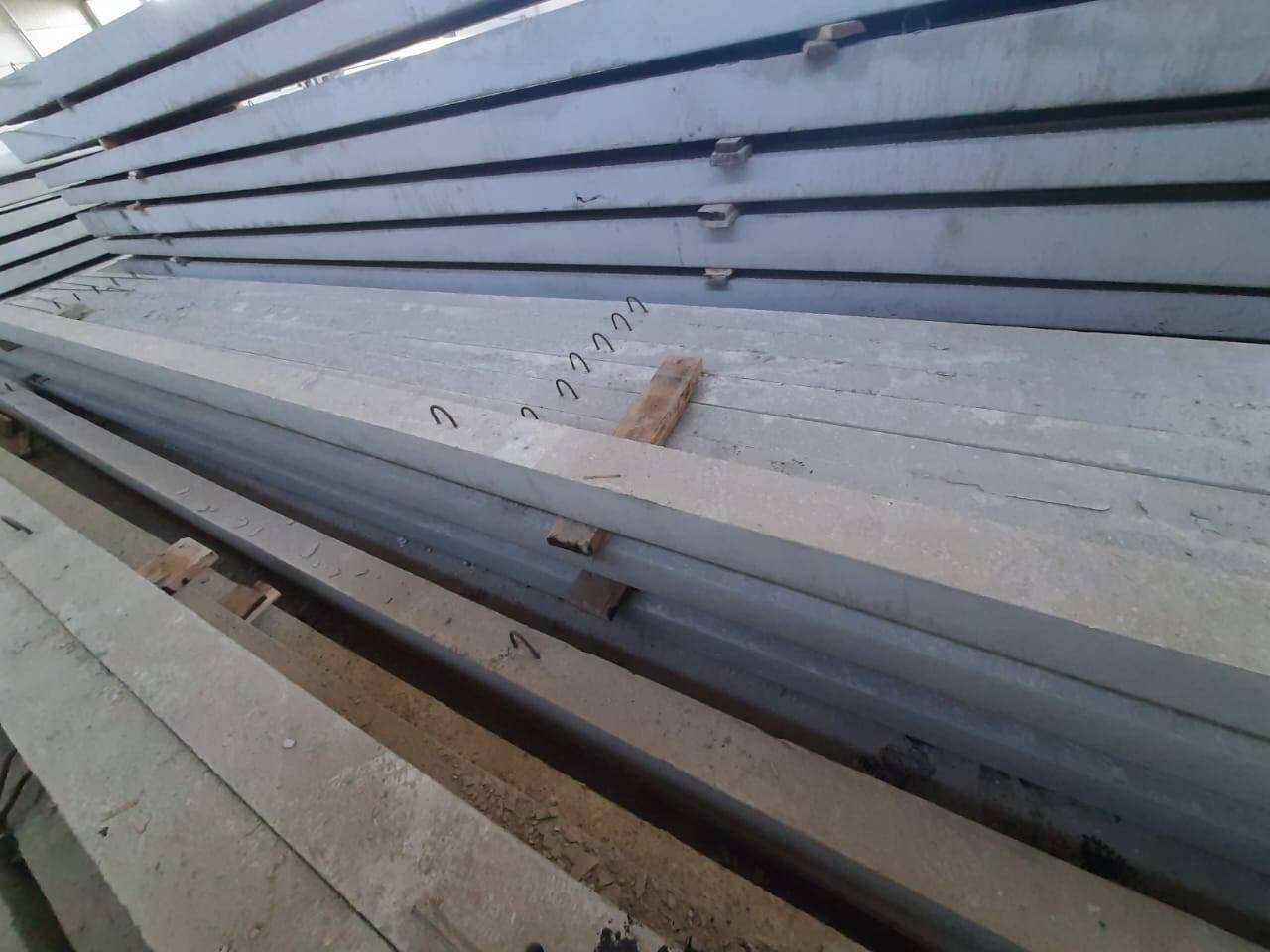

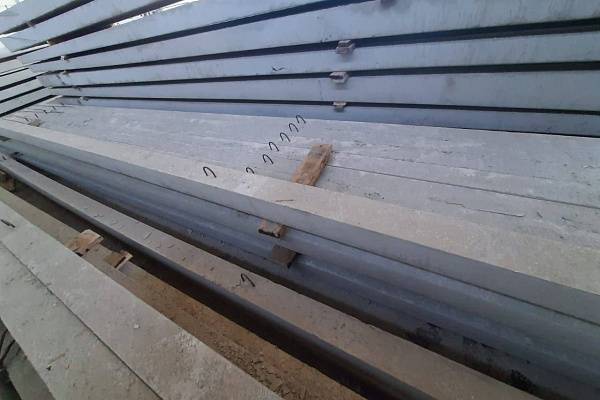

После изготовления каркаса следует заливка бетона с тщательной вибрацией для получения качественного изделия, далее изделия переходят к этапу пропарки для набора прочности бетона. После окончания этапа пропарки изделия извлекают из формы и отправляют на склад где они отлеживаются не менее суток. Перед отправкой на объект все изделия проходят проверку инженером отдела технического контроля "ОТК"
Аналогичные этапы изготовления проходят все железобетонные опоры ЛЭП "СВ".

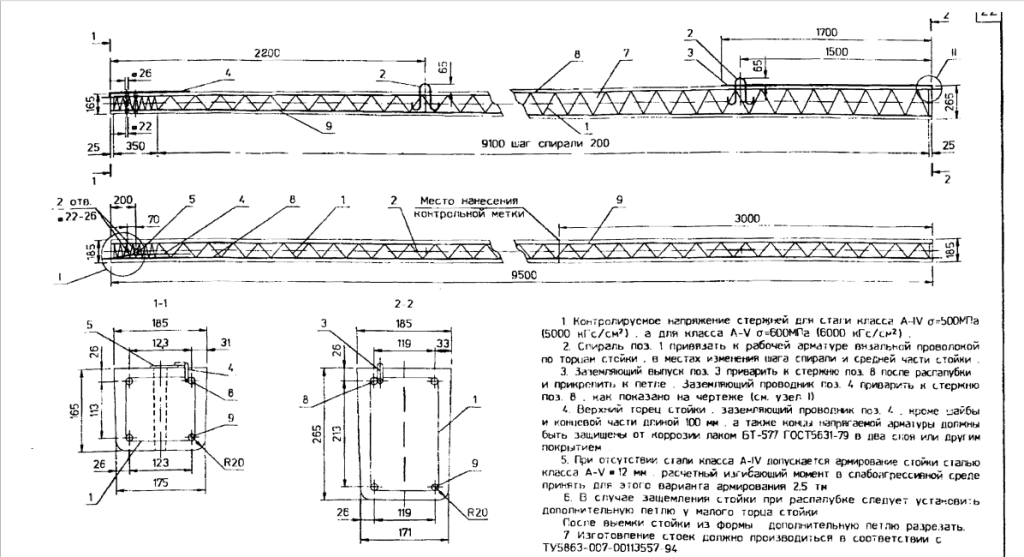

Самыми популярными и востребованными на рынке являются опры СВ 110-5 и СВ 95-3. Стойка железобетонная СВ 95-3 поставляемая компанией ЖБИ "КубаньСпецБетон" изготавливается в соответствии с ЛЭП 98.08-07 СБ и рабочие чертежи имеют следующий вид:
Процесс изготовления стоек железобетонных СВ 95-3 полностью аналогичен СВ 110-5 за исключением различий в арматурном каркасе.

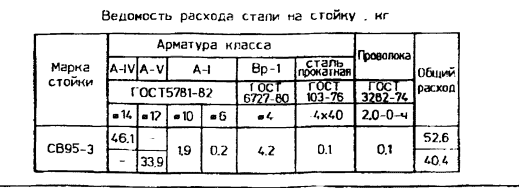

Расход стали при изготовлении стойки СВ 95-3.
Изделия описанные в данной статье вы можете заказать в нашей компании обратившись по телефону 8 (861) 290-64-64 в отдел сбыта готовой продукции, либо отправить заявку на почту kubanspecbet@mail.ru
