Труба железобетонная ТС 150.30-3: Исполин магистральных сетей

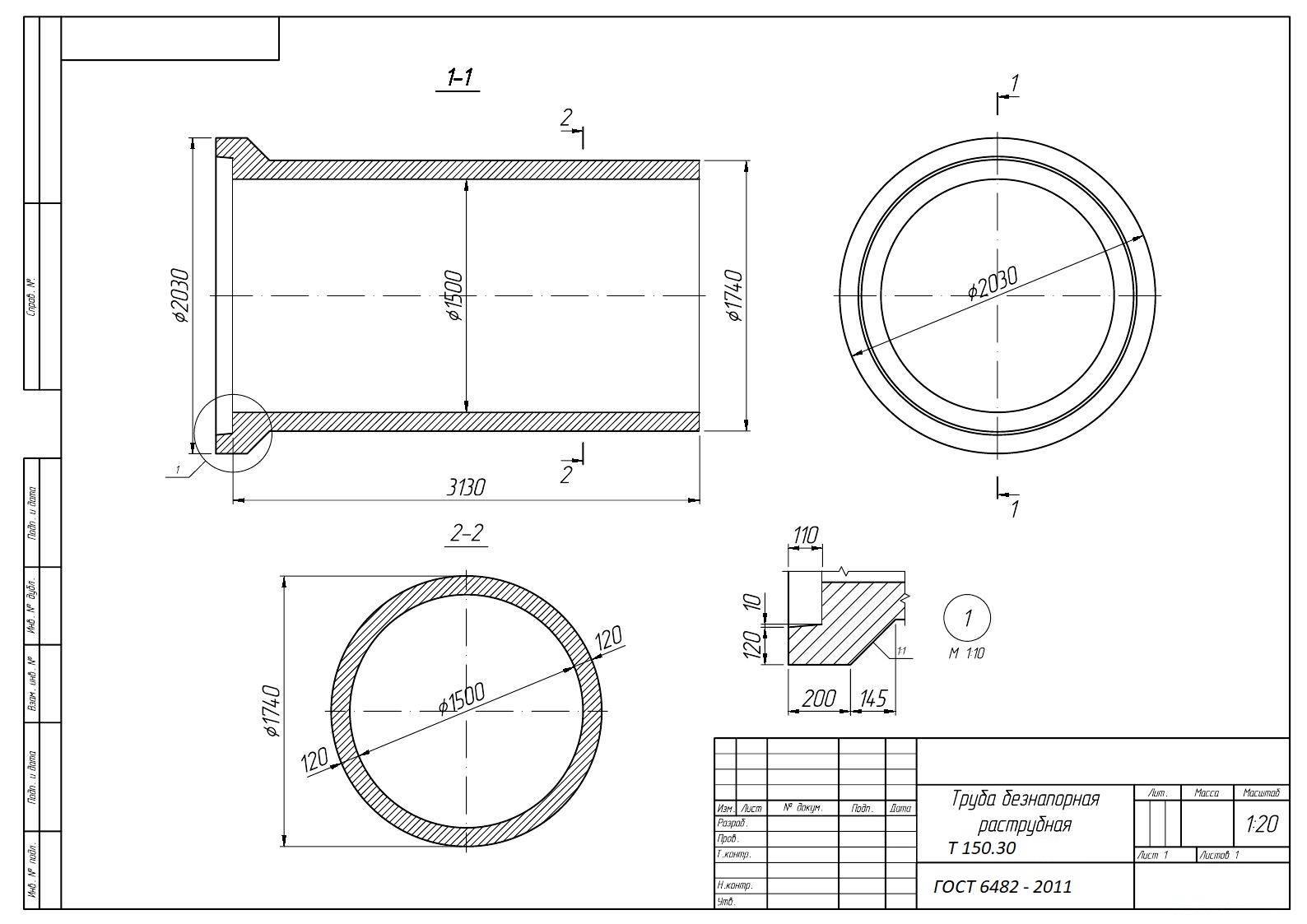

Железобетонные безнапорные трубы серии ТС (цилиндрические раструбные со ступенчатой стыковой поверхностью втулочного конца) представляют собой наиболее совершенную конструкцию для транспортировки колоссальных объемов жидкости. Модель ТС 150.30-3 с внутренним диаметром 1,5 метра и увеличенной длиной 3 метра является эталоном надежности для главных городских коллекторов и водопропускных систем под федеральными трассами.Расшифровка маркировки ТС 150.30-3
Маркировка изделия выполнена в соответствии с ГОСТ 6482-2011:ТС — труба цилиндрическая раструбная со ступенчатой формой стыка (специально под резиновое уплотнительное кольцо).
150 — внутренний проходной диаметр в сантиметрах (1500 мм).
30 — полезная (рабочая) длина трубы в дециметрах (3000 мм или 3 метра).
3 — группа по несущей способности (рассчитана на глубину засыпки грунтом до 4 метров над верхом трубы, включая динамическую нагрузку от тяжелого транспорта).
Ключевые преимущества модели ТС 150.30-3
1. Максимальная эффективность за счет длины (3 метра)Стандартные трубы диаметром 1,5 м часто выпускаются длиной 2,5 м. Использование трехметровых секций ТС 150.30-3 дает критические преимущества для крупных проектов:
Сокращение числа стыков: На каждые 300 метров магистрали количество соединений уменьшается на 20 единиц.
Повышенная надежность: Меньшее количество стыков — меньше потенциальных точек протечки или прорастания корней.
Скорость строительства: Ускоряется темп прокладки трубопровода мощной крановой техникой.
2. Совершенство стыковочного узла серии «ТС»
Ступенчатая поверхность втулочного конца обеспечивает:
Идеальную герметичность: Резиновое кольцо фиксируется на «ступеньке», что исключает его смещение или защемление при стыковке труб такого огромного веса.
Самоцентрирование: Конструкция облегчает соосное соединение труб в траншее.
Гибкость: Соединение способно компенсировать микроподвижки грунта без потери герметичности.
Сфера применения
Главные городские коллекторы: Прием и отвод ливневых и хозяйственно-бытовых стоков с территорий целых административных округов.Аэропорты и мега-объекты: Обустройство систем водоотвода с взлетно-посадочных полос и крупнейших логистических парков.
Транспортное строительство: Создание водопропускных туннелей под многополосными автомагистралями и железнодорожными насыпями.
Замена русел рек: Укладка малых рек в закрытые бетонные русла при расширении городской застройки.
Особенности логистики и монтажа
Работа с трубами весом в 7,5 тонн требует тщательного планирования:Транспортировка: Один стандартный длинномер (20 тонн) может перевезти не более 3 таких труб. Это определяющий фактор при расчете стоимости доставки крупных партий.
Спецтехника: Для разгрузки и монтажа необходим тяжелый автокран грузоподъемностью от 25–32 тонн (с учетом веса трубы и вылета стрелы в глубокую траншею).
Комплектация: Обязательно использование специальных профилированных резиновых уплотнений диаметром 1500 мм.
Подготовка основания: Из-за колоссальной нагрузки на почву требуется устройство усиленной песчано-гравийной или бетонной «постели» для исключения просадки трубопровода.
